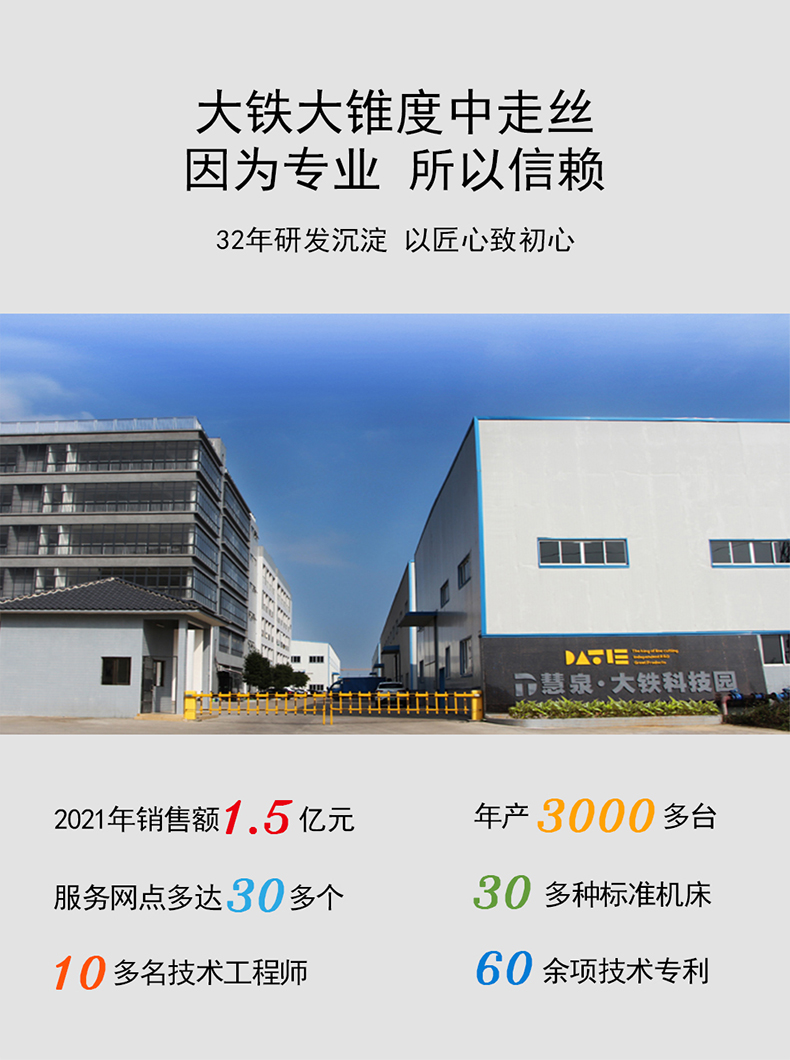

大铁数控实力

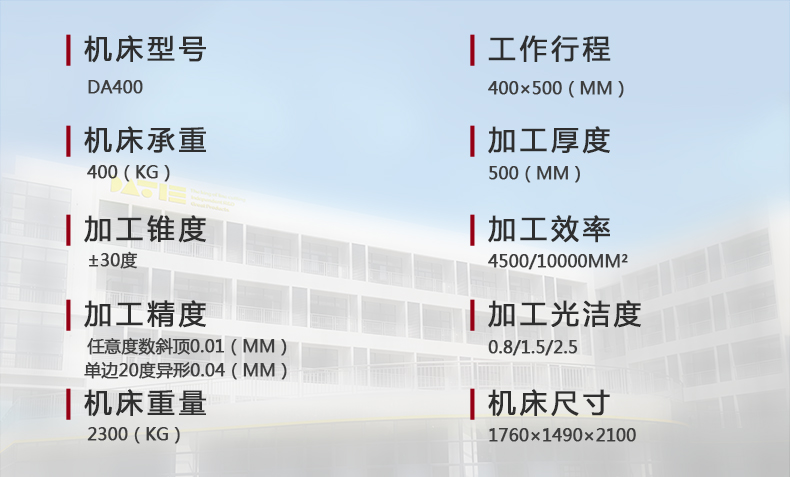

DA400技术参数

DA系列中走丝介绍

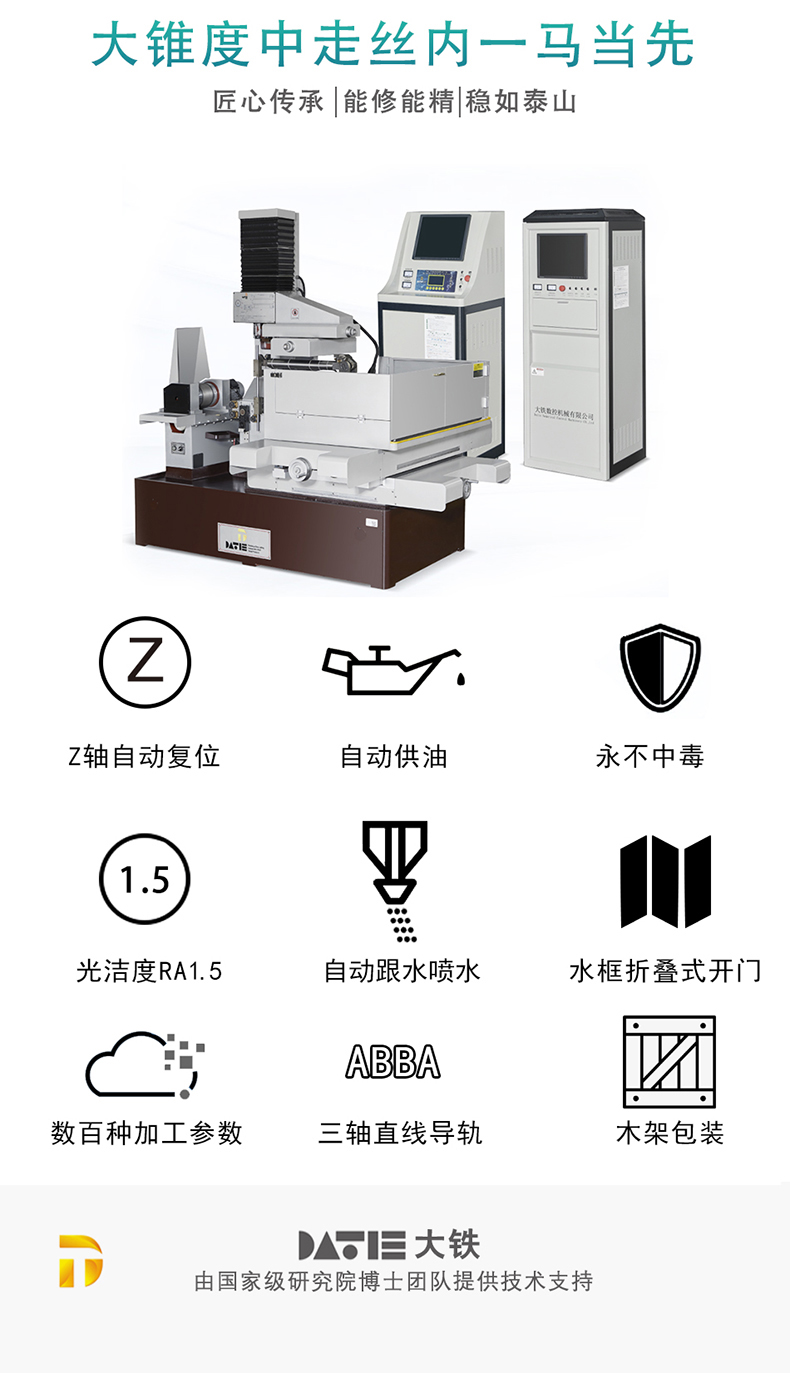

DA系列中走丝特点

大铁数控证书

大铁数控客户

大铁数控服务

- 技术参数 -

型号	DA500	DA600	DA800
工作台尺寸（mm）	1160×740	1360×844	1560×800
工作台行程（mm）	800×500	1000×600	1200×800
最大切割厚度（mm）	500	500	700
工件承重（kg）	600	800	1200
切割精度	±0.005mm	±0.005mm	±0.005mm
最佳表面粗糙度	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um
最大切割速度	160-200mm２	160-200mm２	160-200mm２
最大切割锥度	30°/80mm	30°/80mm	30°/80mm
钼丝直径（mm）	0.12~0.20	0.12~0.20	0.12~0.20
机床外形尺寸长宽高（mm）	1800×1600×1850	2300×1900×2100	2600×2050×2300
机床重量（kg）	2200	3200	4900

- 数控电源装置 DA系列 -

电源输入规格	220V/380V 50-60HZ
PC	Winxp、win98
显示方式	清华紫光显示器
显示文字	中文、英文
控制柜外形尺寸（长宽高）	6405521702
图形格式	G代码、dxf、dat、等图形文件
文件传输方式	外部USB、局域网
用户储存容量	2G
位置指令方式	增量、绝对
输入范围	±999.999-±9999.999（可切换）
插补功能	直线，圆弧
数控联动轴数	4轴（X,Y,U,V）
最小驱动单位	0.001mm
最小指令单位	0.001mm
最大进给速度	最大50mm/min
脉冲发生方式	脉冲参数cpu控制，功率间隔可调
操作方式	自动/手动
加工功能	CNC开环

- 系列特点 -

1、自主研发的新型结构
锥度装置采用大铁自主研发的新型小拖板结构、并使用进口高等级直线导轨和双螺母滚珠丝杠、最大切割锥度可达60度、加工精度高于传统结构的2倍。

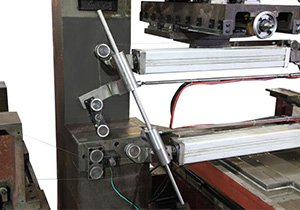

2、首台特制机械张力结构
采用大铁创新新型机械张力结构、有效延伸长度230mm的机械张力结构、确保大锥度加工的光洁度。

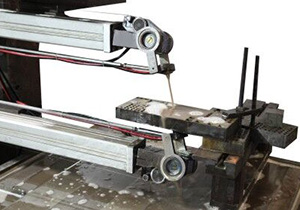

3、首台自动跟随旋转喷水
采用大铁首创自动跟随的旋转喷水方式、确保大锥度加工过程中的有效冷却和排削、保证加工光洁度。

4、Z轴自动升降首台直线导轨
电动升降装置首次采用X、Y轴拖板结构的传动方式、并配备进口直线导轨、双螺母滚珠丝杆、确保升降的移动精度及机械稳定性；0~500mm的加工范围无需更换连杆、升降后无需重新测量大H的高度。

5、运丝新型直线导轨运丝结构
运丝采用进口高等级直线导轨和双螺母滚珠丝杠、储丝筒走丝更稳定、有效提升加工关洁渡。

6、运丝传动齿轮首台斜刺传动方式
运丝传动尼龙齿轮采用斜齿传动方式、增大齿轮的有效接触面积、有效的解决了传统直齿传动方式传动异响、两头间隙不均等问题。

7、不锈钢钣金、精美人性化设计
普通中走丝：采用普通铁皮、易生锈、多重焊接、焊疤毛刺外露
大铁：采用高级不锈钢钣金、经久耐磨、精美贴切的人性化设计、钣金推拉门、让您操作使用更舒适。

8、高速高光、精度媲美慢走丝
高精度：采用进口高等级直线导轨和双螺母滚珠丝杠、机床制造工艺参数要求高于国标3~5倍
高光洁度：采用多种线切割方式和自动紧丝装置、可实现多次切割、媲美慢走丝机床
速度：采用大铁自主研发DT系列高精密电源和新型环保切割液、加工效率比普通中走丝高1/3

9、低钼丝损耗、大幅度降低加工成本
采用大铁自主研发的新型环保切割液和新型DT系列电源、将钼丝损耗降低30%

10、采用自主研发新型环保切割液
加工效率提升30%、钼丝损耗降低30%、油的使用寿命提升30%……

11、双泵高压水箱
采用双泵高压水箱、冲水有力、排削干净、有效提升加工效率和加工光洁度、水箱容积经精密计算设计、大小合理、易清洗、易更换，并加装设计合理的过滤循环系统、方便使用
